Морской терминал Iridium Sailor SC4000

Уникальный спутниковый морской терминал Iridium Sailor SC4000, состоящий из трёх блоков: приёмопередатчика, антенны и трубки телефонии, обладает рядом преимуществ по сравнению со спутниковыми портативными телефонами. Он позволяет пользователю работать с устройством внутри помещения, аналогично многим фиксированным устройствам морской связи.

Iridium SC4000

Модель Iridium SC4000 Fixed Mount Satellite Telephone MK IV

Производитель Cobham

Артикул

Тип терминала

Стационарный

Морской Да

Стандарт Iridium

Подстандарт

Поддерживаемые интерфейсы Данные (RS232), телефон/PABX: (RJ-11)

Цена Цену уточняйте в офисе

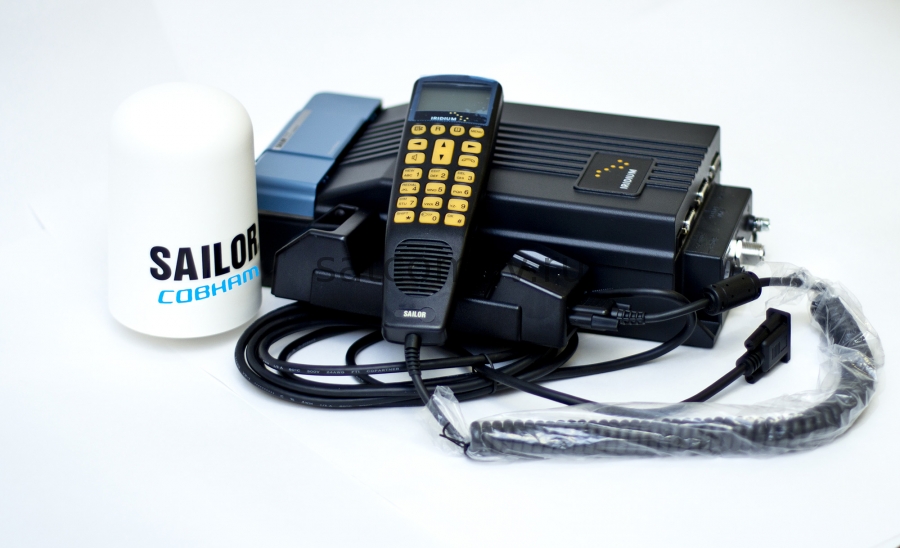

Стандартная комплектация

- терминал SC4000,
- антенна SA4110,
- трансивер ST4120
- трубки с пультом управления SC4150.

Упаковка

Описание

Морской терминал SC4000 может использоваться на судах любых видов, от рыболовных и транспортных до катеров, яхт и круизных лайнеров, совершающих плавание в любом регионе мирового океана. К системе может быть подключен обычный телефонный аппарат (через порт телефонных линий), что дает возможность использовать телефон для связи с другими абонентами, например для звонков из каюты капитана и т.д. Встроенный импульсный источник питания 10-32В DC вырабатывает ток, необходимый для работы обычных телефонов, подключенных к системе.

Развернуть

Устойчивый прием и чистый сигнал независимо от расстояний обеспечивается постоянным контактом с тремя спутниками системы.
Телефонная трубка с пультом управления SAILOR SC4150 имеет удобную структуру меню и в эксплуатации напоминает обычный мобильный телефон.
До 4-х абонентов можно подключить к терминалу, с размещением телефонных аппаратов в разных частях судна.
Крупный 4-строчный 12-символьный LCD-дисплей обеспечивает доступ к основным функциям. Трубка оснащается громким динамиком, хорошо слышным в судовых условиях.
Блок трансивера имеет ударопрочный корпус и включает трансивер L-band (LBT) и встроенный модуль чтения SIM-карт.
Передача данных со скоростью до 2,4 kbps и режим компрессии Iridium со скоростью передачи до 10 kbps.
Возможность подключения мини-АТС и обычных телефонных аппаратов.
Простота установки в условиях ограниченного пространства.
Компактная антенна не имеет движущихся частей.
Легкодоступный модуль чтения SIM-карт.
Низкое потребление энергии.
Конструкция разработана с учетом эксплуатации в суровых морских условиях.
Встроенный динамик.

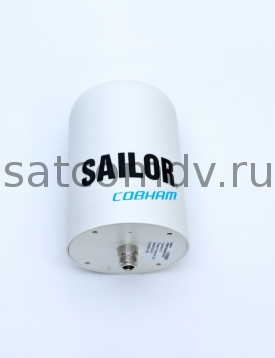

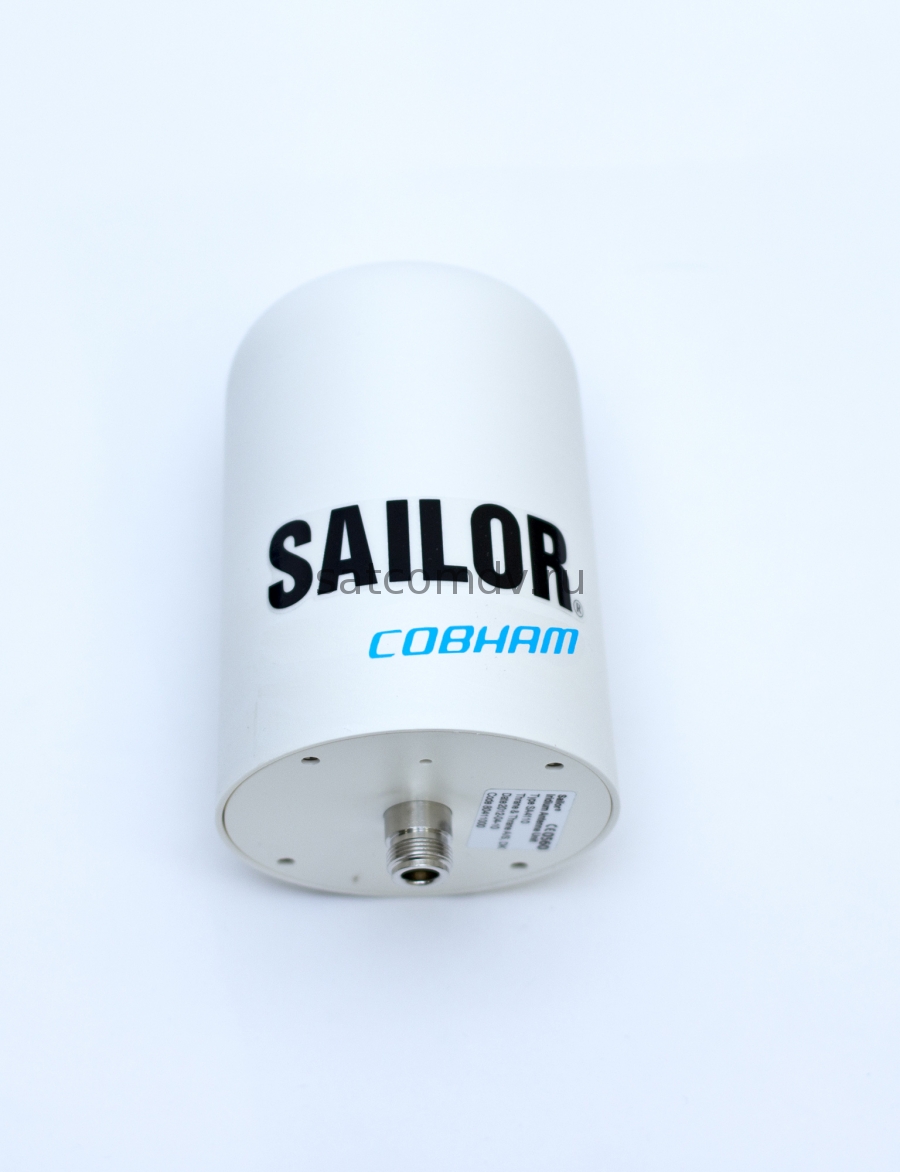

Антенна SA4110, поставляемая с устройством, обладает высокой эффективностью, имеет малые размеры и не содержит движущихся частей. Антенна позволяет установить высокочастотный канал связи системы с сетью спутников Iridium. Антенна имеет малые размеры (140ммХ O95мм), снаружи закрыта белым грязеотталкивающим обтекателем морского исполнения. Внутри корпуса располагается четырехзаходная спираль, противовес и N-соединитель для антенного кабеля. Антенный кабель (тип SA 07272, диаметр 10мм) используется для подключения антенны к блоку приемопередатчика и позволяет расположить антенну на расстоянии до 15 м от него. При необходимости, может использоваться более длинный кабель (тип SA 17272) однако это повлечет за собой увеличение цены системы и не может быть рекомендовано в качестве оптимального и экономичного варианта. Также возможно использовать кабель RG 214 U, однако свойства данного кабеля накладывают ограничения на его максимальную длину, которая не должна превышать 7,5м. Для подключения кабеля к устройству антенны используется простой N-соединитель. Антенна должна устанавливаться в местах, где обеспечивается беспрепятственный круговой обзор, и отсутствуют мешающие объекты на высоте подъема более чем 8o над линией горизонта.

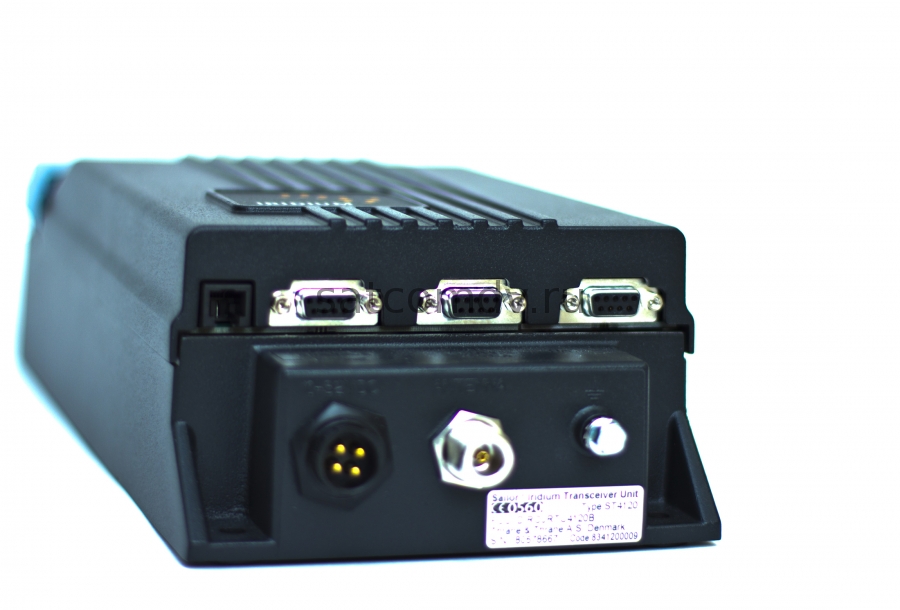

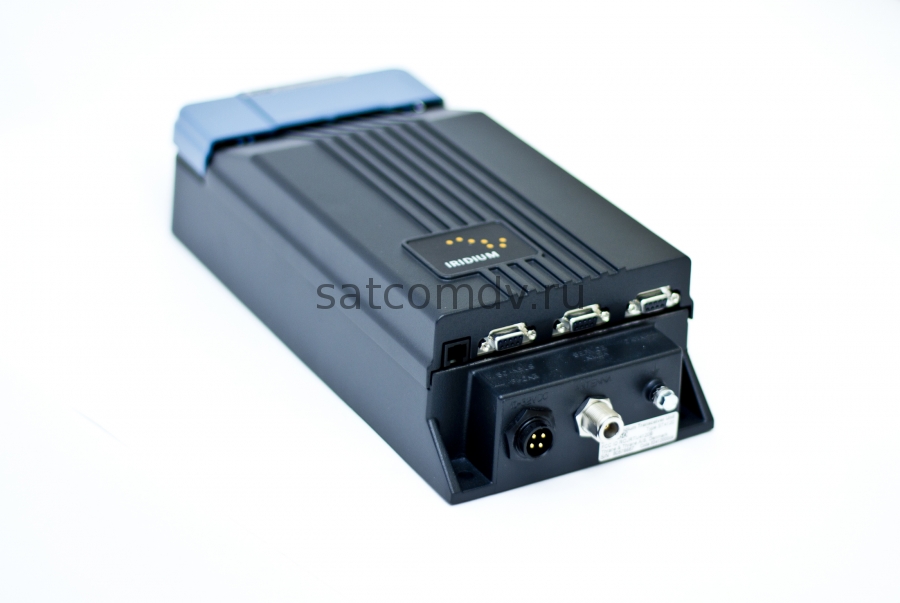

Трансивер (блок приемопередатчика) ST4120. Надежный и высокотехнологичный приемопередатчик - основная часть системы. В его состав входит приемопередатчик сверхвысоких частот (LBT) и встроенное устройство SIM, предназначенное для миниатюрных карт SIM, которые используются в большинстве моделей мобильных/сотовых телефонов. Блок приемопередатчика также содержит в себе плату системного контроллера со встроенной памятью и интерфейсами для подключения голосового канала, канала коммутируемых телефонных линий, канала NMEA/разъем RS232, блока управления, сверхвысокочастотного канала, канала данных/ПК (через RS 232) и контроллеры интерфейса SCANBUS/RS485. В дополнение, приемопередатчик включает в себя импульсный источник питания, который преобразует стандартный постоянный ток 10-32В в напряжение, необходимое для работы системы. К приемопередатчику может быть также подключен внешний выпрямитель для преобразования переменного тока 110-230В в постоянный ток с нужным напряжением.

Блок приемопередатчика отвечает за связь между всеми остальными блоками в системе:
* Принимает и оценивает сигналы от антенны
* Обрабатывает команды от контрольного блока на трубке телефонии
* Обеспечивает связь между антенной и контрольным блоком на трубке телефонии
* Содержит интерфейсы для подключения дополнительных внешних устройств (коммутируемых телефонных линий, ПК, выпрямителя переменного тока)

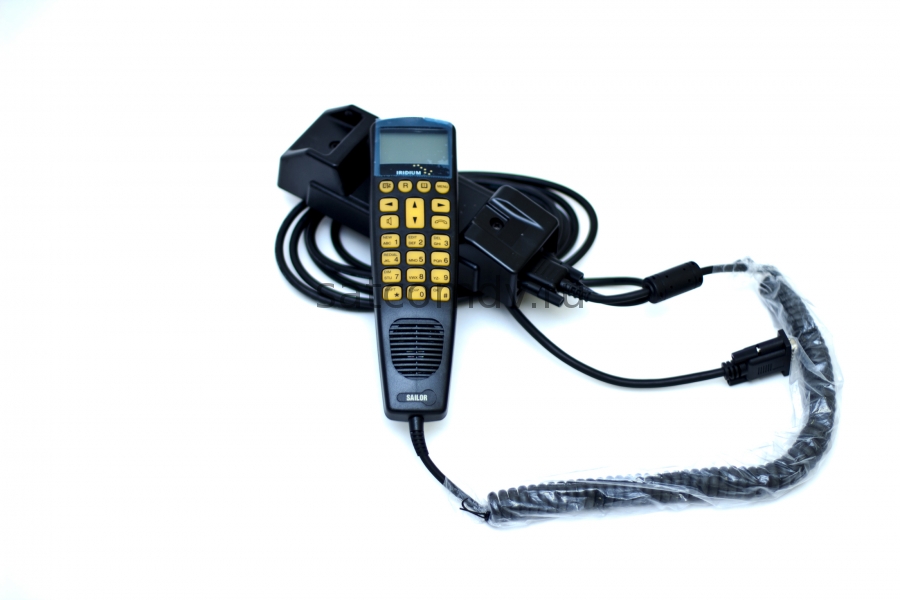

Трубка телефонии с пультом управления SC4150.
Уникальная трубка телефонии с панелью управления включает в себя жидкокристаллический дисплей размером 4 линии/12 знаков на который выводится индикация всех основных функций устройства Sailor Iridium System SC4000, а также функций режима мобильного телефона и общей настройки системы. Кнопочная панель отличается удобством и выполнена в традиционном стиле Sailor с подсвеченными выступающими кнопками. Небольшой по размерам, но очень эффективный динамик позволяет услышать звонок вызова даже в условиях повышенной шумности. Понятный и тщательно продуманный интерфейс Оператор-Устройство (Man-Machine Interface) контролирует выполнение вводимых команд и выводит на дисплей соответствующие сообщения. Выводимая на дисплей информация включает в себя получаемые сообщения и подтверждения при использовании кнопочной панели. Кнопочная панель является основным средством управления устройством и включает в себя такие операции как набор номера, сохранение в памяти номера абонента и т.д. Трубка работает аналогично мобильному/сотовому телефону - сходное управление, сходные операции сохранения сообщений, повторного вызова и т.д. К устройству могут быть подключены до четырех отдельных трубок с панелью управления, что придает системе еще большую гибкость.

Свернуть
